130MM三相步進電機_130三相步進電機接線圖、安裝

發布時間：2020-08-12 08:38:21

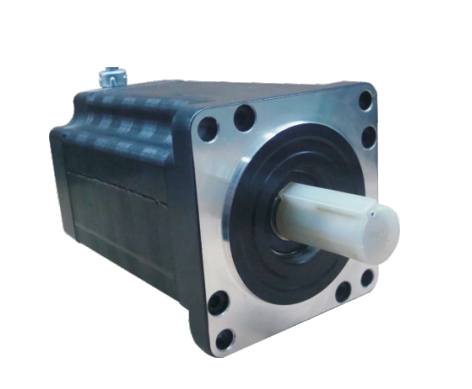

130MM三相混合式步進電機技術參數

項目	技術參數
步距角	1.2°
步距角精度	±5%（整步，空載）
電阻精度	±10%（@20°）
電感精度	±20%（1KHz）
溫升	80 ℃ Max.(額定電流，2相通電)
環境溫度	-20℃~﹢50℃
絕緣電阻	100MΩMin.500VDC
耐壓	500VAC一分鐘
徑向間隙	0.025mmMax.（450g負載）
軸向間隙	0.1-0.3mmMax.（450g負載）

130MM三相混合式步進電機型號參數：

型號	步距角 (度)	額定電流 (A)	相電阻 (Ω)	相電感 (mH)	保持轉矩 (N.M)	轉子慣量 (g.c㎡)	重量 (kg)	機身長 (mm)	軸徑 (mm)	引線數
1303S15	1.2	6.90	0.88	3.70	15	20000	11.0	154.0	24	平鍵8x30
1303S20	1.2	6.90	1.10	4.90	20	25700	14.1	183.0	24	平鍵8x30
1303S28	1.2	6.90	2.80	17.90	28	33970	17.2	215.0	24	平鍵8x30
1303S35	1.2	6.90	3.30	21.52	35	41240	19.8	247.0	24	平鍵8x30
1303S50	1.2	6.90	4.20	28.90	50	55780	25.0	311.0	24	平鍵8x30

注：以上為步進電機常用型號，其它型號可根據客戶要求定制

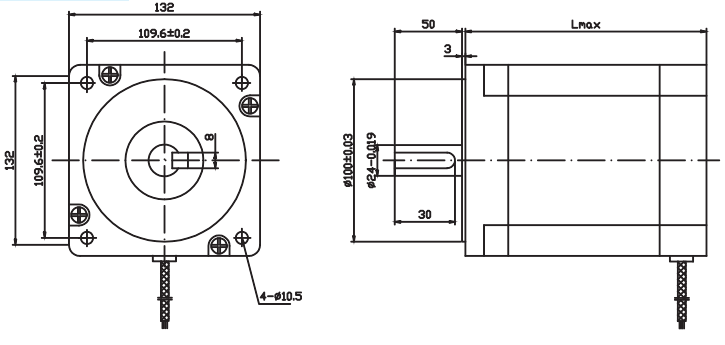

130MM三相混合式步進電機外形尺寸
130mm三相步進電機外形尺寸

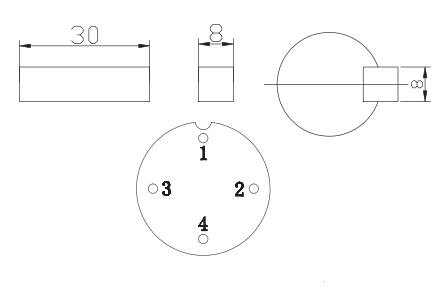

接線方式

序號	1	2	3	4	備注
相序	U	V	W	GND	四芯插座

130mm三相混合式步進電機接線圖
